led顯示屏新手不知道如何安裝今天
led顯示屏廠家迷你光電為大家提供詳細的
led顯示屏安裝圖解！
ExgLED顯示屏廠家迷你光電-MNLED
方法如下：led顯示屏根據應用領域不同，分為多種安裝方式，有：固定安裝、租賃吊裝、球場圍欄安裝。ExgLED顯示屏廠家迷你光電-MNLED
led顯示屏根據用戶使用環境不同，分為多種安裝方式，有：壁掛式、懸臂式、鑲嵌式、立柱式、站立式、樓頂式、移動式、球場圍欄式、租賃吊裝式、弧形式等多種安裝方式。ExgLED顯示屏廠家迷你光電-MNLED
ExgLED顯示屏廠家迷你光電-MNLED
較為常見的6種led顯示屏安裝方式ExgLED顯示屏廠家迷你光電-MNLED

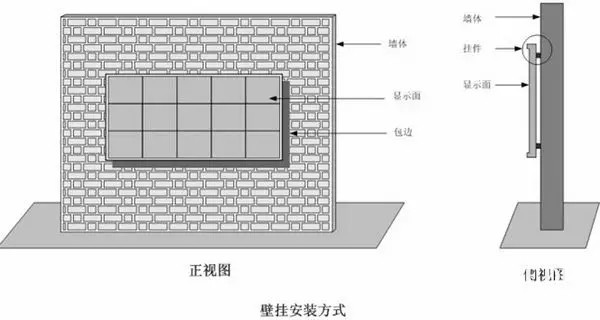

1、壁掛式安裝方式ExgLED顯示屏廠家迷你光電-MNLED
ExgLED顯示屏廠家迷你光電-MNLED
1）此安裝方式通常用于戶內或者半戶外ExgLED顯示屏廠家迷你光電-MNLED
2）屏體顯示面積小，一般不留維修通道空間，整屏取下進行維修，或者做成折疊一體式框架ExgLED顯示屏廠家迷你光電-MNLED
3）屏體面積稍大一些，一般采用前維護設計（即正面維護設計，通常采用列拼裝方式）ExgLED顯示屏廠家迷你光電-MNLED

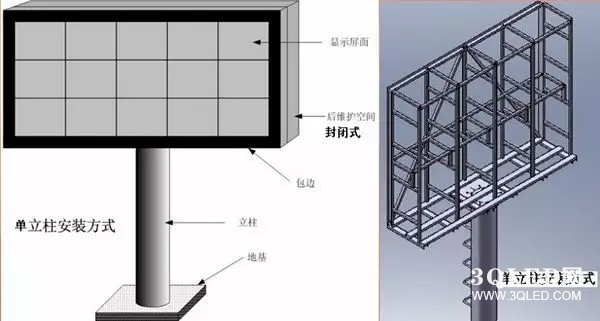

2、立柱式安裝方式ExgLED顯示屏廠家迷你光電-MNLED
ExgLED顯示屏廠家迷你光電-MNLED
ExgLED顯示屏廠家迷你光電-MNLED
立柱式安裝方式有多種，一般作戶外廣告使用，以下：ExgLED顯示屏廠家迷你光電-MNLED
1）單立柱安裝方式：適用于小屏應用ExgLED顯示屏廠家迷你光電-MNLED
ExgLED顯示屏廠家迷你光電-MNLED
2）雙立柱安裝方式：適用于大屏應用ExgLED顯示屏廠家迷你光電-MNLED
3）封閉式維護通道：適用于簡易箱體ExgLED顯示屏廠家迷你光電-MNLED
4）敞開式維護通道：適用于標準箱體ExgLED顯示屏廠家迷你光電-MNLED

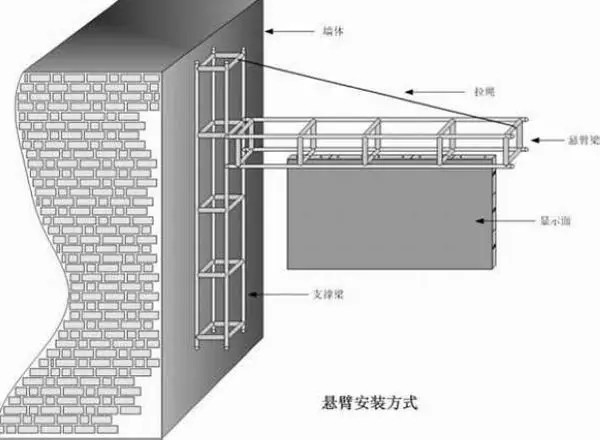

3、懸臂式安裝方式ExgLED顯示屏廠家迷你光電-MNLED
ExgLED顯示屏廠家迷你光電-MNLED
1）此方式多用于戶內以及半戶外ExgLED顯示屏廠家迷你光電-MNLED
2）一般用于通道、走廊入口處，也有車站、火車站、地鐵口入口處等ExgLED顯示屏廠家迷你光電-MNLED
3）有用于公路、鐵路、高速公路上作交通誘導使用ExgLED顯示屏廠家迷你光電-MNLED
4）屏體設計一般采用一體柜設計，或者吊裝結構設計ExgLED顯示屏廠家迷你光電-MNLED

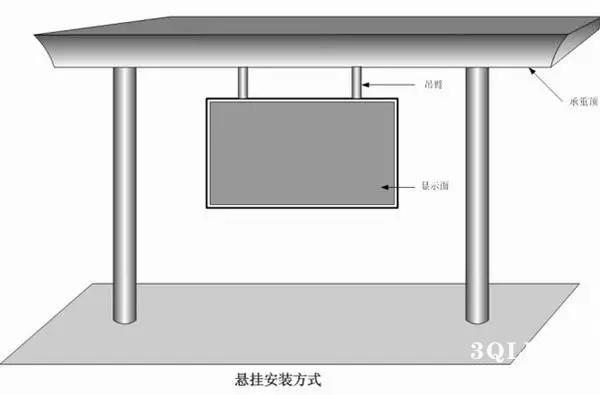

4、懸掛式安裝方式ExgLED顯示屏廠家迷你光電-MNLED
ExgLED顯示屏廠家迷你光電-MNLED
此安裝方式與懸臂式安裝方式大同小異，應用都一樣，屏體采用一體柜設計方案，適用于室內、半戶外屏體ExgLED顯示屏廠家迷你光電-MNLED
5、鑲嵌式安裝方式ExgLED顯示屏廠家迷你光電-MNLED
ExgLED顯示屏廠家迷你光電-MNLED
1）整個顯示屏體嵌入墻體，顯示平面與墻面在同一水平面ExgLED顯示屏廠家迷你光電-MNLED
2）采用簡易箱體設計ExgLED顯示屏廠家迷你光電-MNLED
3）一般采用前維護（正面維護設計）ExgLED顯示屏廠家迷你光電-MNLED
4）此安裝方式，戶內、戶外都使用，但一般應用與小點距且顯示面積不大的屏體ExgLED顯示屏廠家迷你光電-MNLED
5）一般多用于大廈門口、大樓大廳等ExgLED顯示屏廠家迷你光電-MNLED

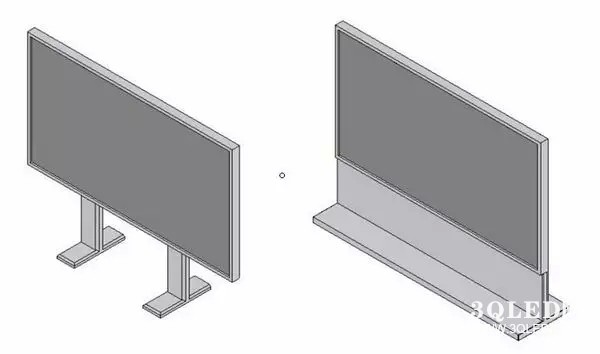

6、站立式安裝方式ExgLED顯示屏廠家迷你光電-MNLED
ExgLED顯示屏廠家迷你光電-MNLED
1）一般采用一體柜設計，也有分列式組合設計ExgLED顯示屏廠家迷你光電-MNLED
2）適用于戶內小點距規格屏體ExgLED顯示屏廠家迷你光電-MNLED
3）一般顯示面積小ExgLED顯示屏廠家迷你光電-MNLED
4）主要典型應用LED TV設計ExgLED顯示屏廠家迷你光電-MNLED

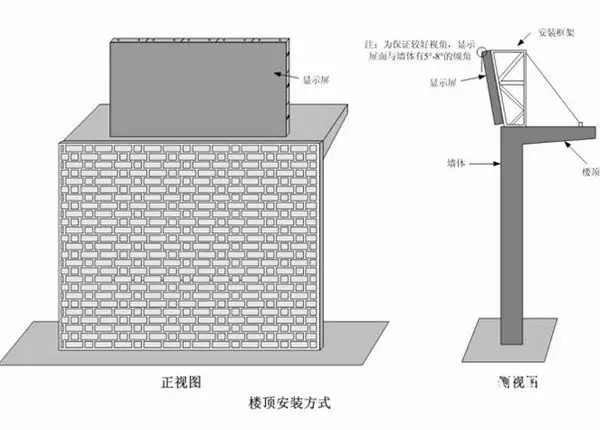

7、樓頂式安裝方式ExgLED顯示屏廠家迷你光電-MNLED
ExgLED顯示屏廠家迷你光電-MNLED
1）此安裝方式抗風力是個關鍵ExgLED顯示屏廠家迷你光電-MNLED
2）一般帶有傾斜角度安裝，或者模組采用斜8°設計ExgLED顯示屏廠家迷你光電-MNLED
3）多用于戶外廣告顯示ExgLED顯示屏廠家迷你光電-MNLED

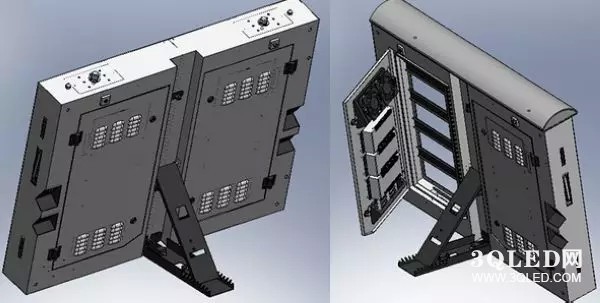

8、足球場圍欄式安裝方式ExgLED顯示屏廠家迷你光電-MNLED
ExgLED顯示屏廠家迷你光電-MNLED
用于足球場四周一圈圍欄廣告顯示ExgLED顯示屏廠家迷你光電-MNLED
屏體視角可隨支撐架斜度調節而調整ExgLED顯示屏廠家迷你光電-MNLED
采用軟硅膠面罩設計，并且采用軟弧頂設計，以免運動碰撞受傷ExgLED顯示屏廠家迷你光電-MNLED
9、租賃吊裝方式ExgLED顯示屏廠家迷你光電-MNLED
ExgLED顯示屏廠家迷你光電-MNLED
屏的尺寸按普通屏確定。ExgLED顯示屏廠家迷你光電-MNLED
吊裝屏不宜做大。一般要求在6M*10M以下。特殊箱體材質和條幕式的例外。ExgLED顯示屏廠家迷你光電-MNLED
頂部配吊梁，底部配底梁。吊梁用于吊裝屏。ExgLED顯示屏廠家迷你光電-MNLED
行與行箱體間，用吊裝機構連接，水平箱體間裝鎖扣拉緊。ExgLED顯示屏廠家迷你光電-MNLED
吊裝機構分：齒輪式、錐桿式、螺栓式。ExgLED顯示屏廠家迷你光電-MNLED
齒輪式比較貴，美觀，ExgLED顯示屏廠家迷你光電-MNLED
錐桿式價格適中，可靠。ExgLED顯示屏廠家迷你光電-MNLED
螺栓式最便宜，可靠，組裝比較麻煩，適宜不反復拆裝的情況下ExgLED顯示屏廠家迷你光電-MNLED
10、弧形式安裝方式ExgLED顯示屏廠家迷你光電-MNLED
ExgLED顯示屏廠家迷你光電-MNLED
畫面長度x寬度（高度）：LxWExgLED顯示屏廠家迷你光電-MNLED
畫面長度W：指畫面的高度。ExgLED顯示屏廠家迷你光電-MNLED
畫面長度L：畫面的長度。ExgLED顯示屏廠家迷你光電-MNLED
畫面長度可以按圓或弧的周長來初步確定。再除以模組長度，以確定模組數量。ExgLED顯示屏廠家迷你光電-MNLED
對于圓形屏盡量按92個模組來分；盡量按2、3、4、5、6的整數位倍來確定一行的模組數（方便劃分箱體，易于生產）。模組的拔模斜度一般是2度，一個模組只有4度。即一般需要92個模組以組成一個完美的圓形屏。最不不宜低于60個模組。ExgLED顯示屏廠家迷你光電-MNLED
確定一行模組數量后，即可得出畫面的長度。ExgLED顯示屏廠家迷你光電-MNLED
畫面長度L＝模組數*模組長度ExgLED顯示屏廠家迷你光電-MNLED
畫面面積A＝L*WExgLED顯示屏廠家迷你光電-MNLED
對于非圓形屏（弧形屏），只需要按需要劃分下來，就像切蛋糕樣的。ExgLED顯示屏廠家迷你光電-MNLED
安裝架需要根據圓形屏（弧形屏）的尺寸定制。ExgLED顯示屏廠家迷你光電-MNLED

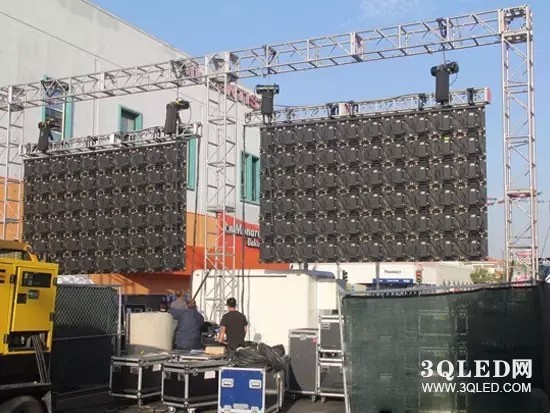

10、桁架移動式安裝方式ExgLED顯示屏廠家迷你光電-MNLED
ExgLED顯示屏廠家迷你光電-MNLED
下載附件 保存到相冊ExgLED顯示屏廠家迷你光電-MNLED
2015-9-10 15:15 上傳ExgLED顯示屏廠家迷你光電-MNLED
ExgLED顯示屏廠家迷你光電-MNLED
1）屏體根據實際需要可實時移動ExgLED顯示屏廠家迷你光電-MNLED
2）屏體移動根據顯示畫面和現場情況進行分合移動ExgLED顯示屏廠家迷你光電-MNLED
3）采用桁架導軌式設計ExgLED顯示屏廠家迷你光電-MNLED
4）一般應用于舞臺背景屏體，多用于電視臺、演唱會等現場ExgLED顯示屏廠家迷你光電-MNLED
